DS节段式多级离心泵

DS系列节段式多级离心泵参照API610标准BB4结构设计，采用卧式、多级、径向剖分、单壳体、两端支撑式离心泵。泵体采用底脚或中心支撑。适用于需要高扬程输送液体的工况。

咨询热线：139-5888-7310

应用范围

DS系列泵适用于清洁的，腐蚀性的或非腐蚀性液体的高压输送，不适用于含有磨蚀性液体的输送。

产品特点

DS系列节段式多级离心泵参照API610标准BB4结构设计，采用卧式、多级、径向剖分、单壳体、两端支撑式离心泵。泵体采用底脚或中心中心支撑。适用于需要高扬程输送液体的工况。

节段结构：节段之间采用高精度止口配合，以保证多级串联后的位置精度。

轴力平衡设计：采用导叶设计，在宽工况范围运行时可有效平衡水力径向力，避免额外的水力径向力导致转子挠度过大而使密封环异常磨损风险，并降低转轴所受弯曲应力；采用平衡鼓或平衡鼓与平衡盘组合形式平衡轴向力，使推力轴承的受力最小。

轴承箱：参照API610标准设计，采用稳定性好的两端支承，轴承箱分别布置与泵的两端，水冷的稀油润滑轴承箱，高刚性转子，转子通过高精度动平衡试验，达到高可靠性和低振动要求。

轴封：根据输送介质的情况可配填料密封、机械密封及必要的辅助装置。轴封处只承受入口压力，运行安全可靠。轴封腔体可水冷。

法兰：进口段、出口段法兰压力等级不同。通常情况下出口法兰的位置竖直向上，进口法兰根据需要可选择不同的方位布置（左，右或向上）。对于中心支撑的结构，进口法兰和出口法兰均竖直向上布置。

转向：驱动端在泵的吸入端。从驱动端看，泵为顺时针旋转。

材质：碳钢，铬钢，铬-镍-钼不锈钢。

API610标准材料等级：S-5，S-6，C-6,A-7, A-8, D-1。

根据介质特性，也可选用其它材质。

当输送的介质压力较高时，应考虑介质的工作温度和泵所用的材料。

技术参数

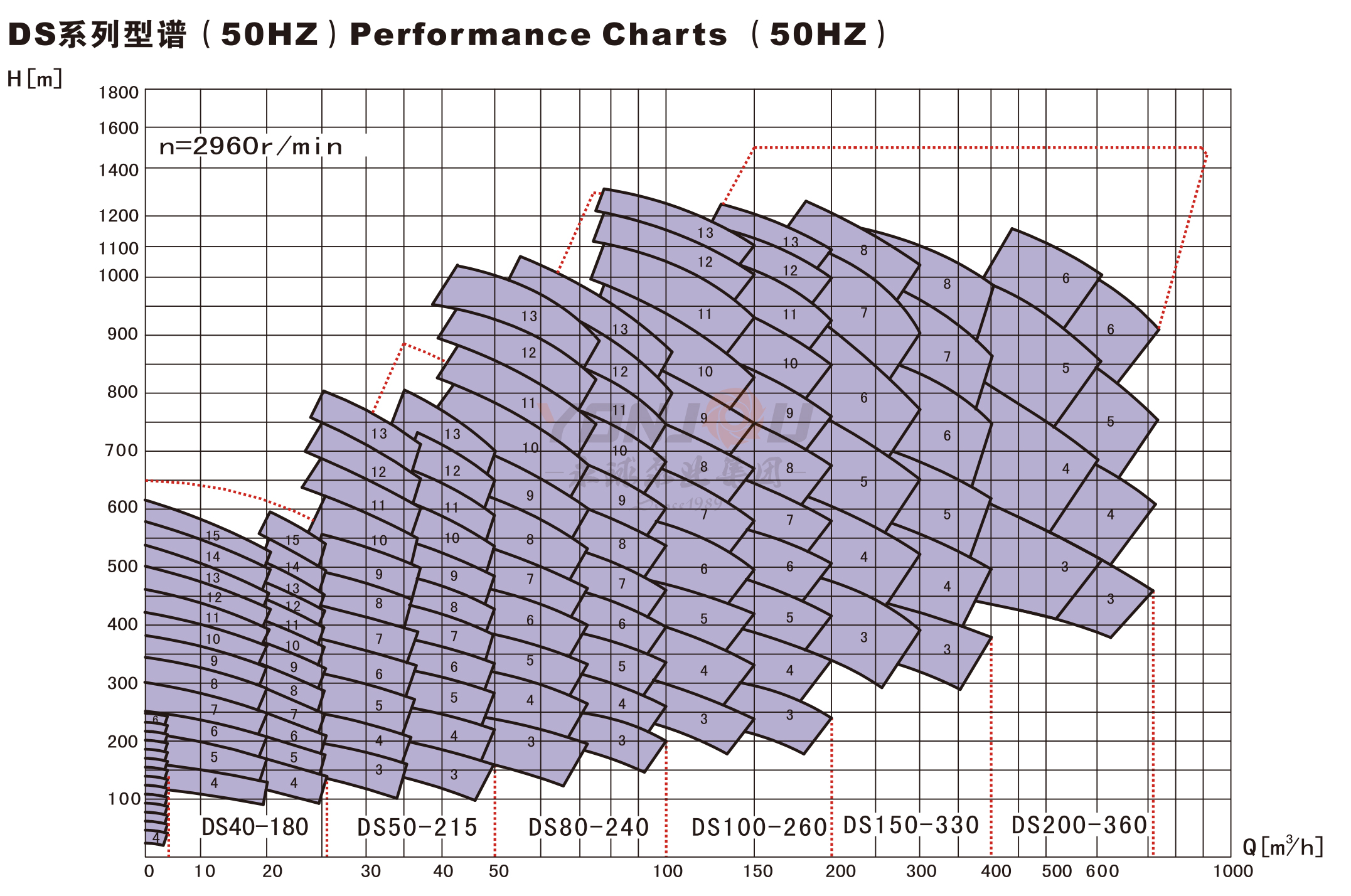

性能曲线
